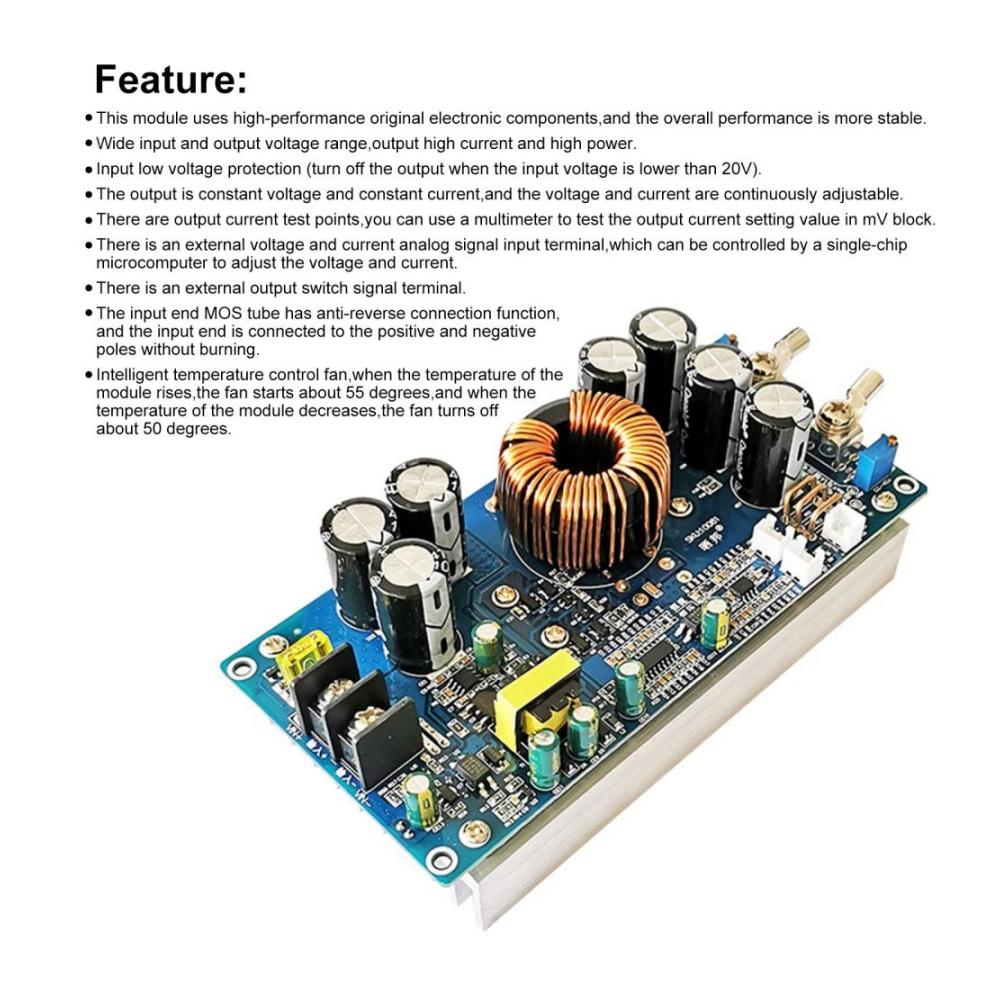

Es handelt sich um ein DC-DC-Abwärtsmodul. Es kann in Situationen verwendet werden, in denen ein hoher Spannungsabfall auf eine niedrige Spannung und ein großer Strom erforderlich sind. Dieses Modul verwendet leistungsstarke Original-Elektronikkomponenten und die Gesamtleistung ist stabiler.
Breiter Eingangs- und Ausgangsspannungsbereich, hoher Ausgangsstrom und hohe Leistung. Eingangsunterspannungsschutz (schalten Sie den Ausgang aus, wenn die Eingangsspannung niedriger als 20 V ist). Der Ausgang ist eine konstante Spannung und ein konstanter Strom, und die Spannung und der Strom sind stufenlos einstellbar.
Es gibt Ausgangsstrom-Testpunkte. Sie können ein Multimeter verwenden, um den Ausgangsstrom-Einstellwert im mV-Block zu testen. Es gibt einen externen Spannungs- und Strom-Analogsignaleingangsanschluss, der von einem Einzelchip-Mikrocomputer gesteuert werden kann, um die Spannung und den Strom anzupassen. Es gibt einen externen Ausgangsschalter-Signalanschluss.
Die Eingangsende-MOS-Röhre verfügt über eine Anti-Reverse-Verbindungsfunktion, und das Eingangsende ist mit den positiven und negativen Polen verbunden, ohne zu brennen. Intelligenter Temperaturregelungslüfter: Wenn die Temperatur des Moduls steigt, startet der Lüfter bei etwa 55 Grad, und wenn die Temperatur des Moduls sinkt, schaltet sich der Lüfter bei etwa 50 Grad aus.
Hinweis: 1.Wenn die Eingangs- oder Ausgangsspannung 36 V überschreitet, gehen Sie bitte vorsichtig damit um, um einen Stromschlag zu vermeiden. 2.Wenn die Temperatur dieses Moduls 65 Grad oder mehr erreicht, erhöhen Sie bitte rechtzeitig die Wärmeableitung. 3. Bitte achten Sie bei der Verwendung auf Feuchtigkeit und Staub.
Produktinformation

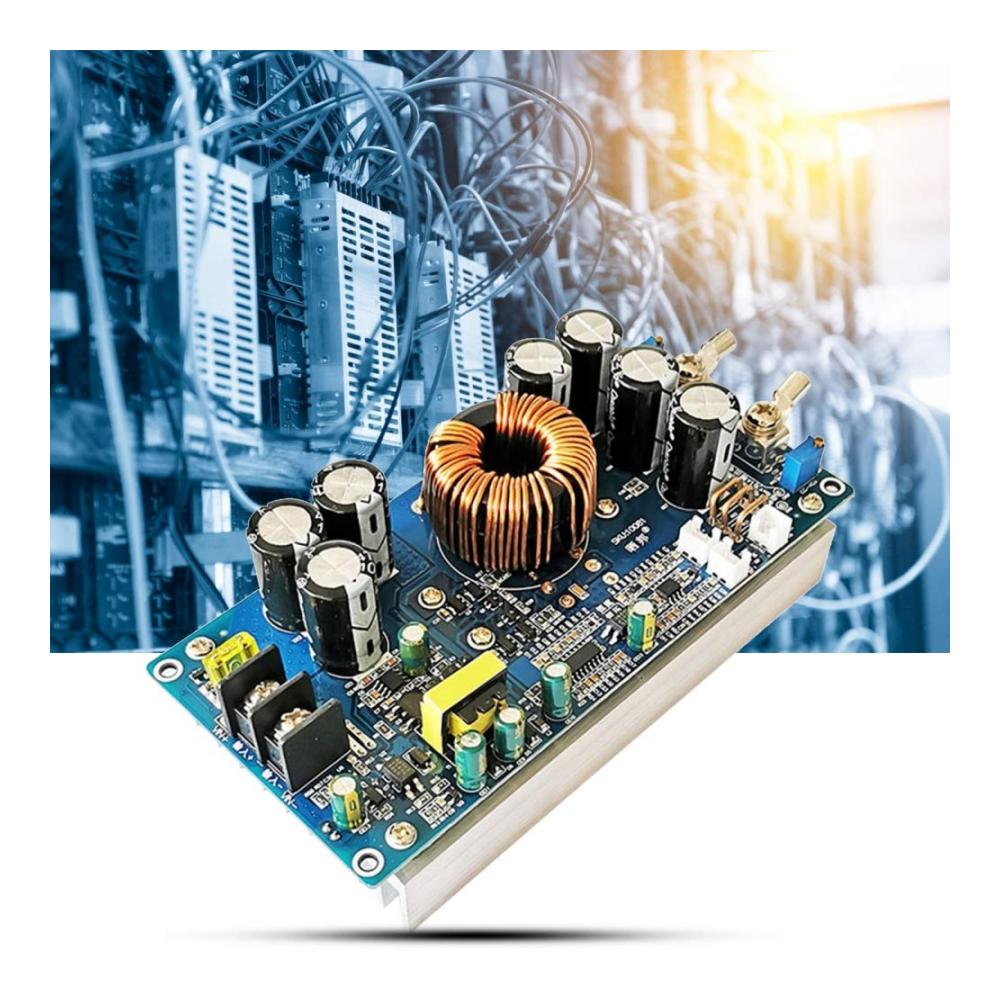

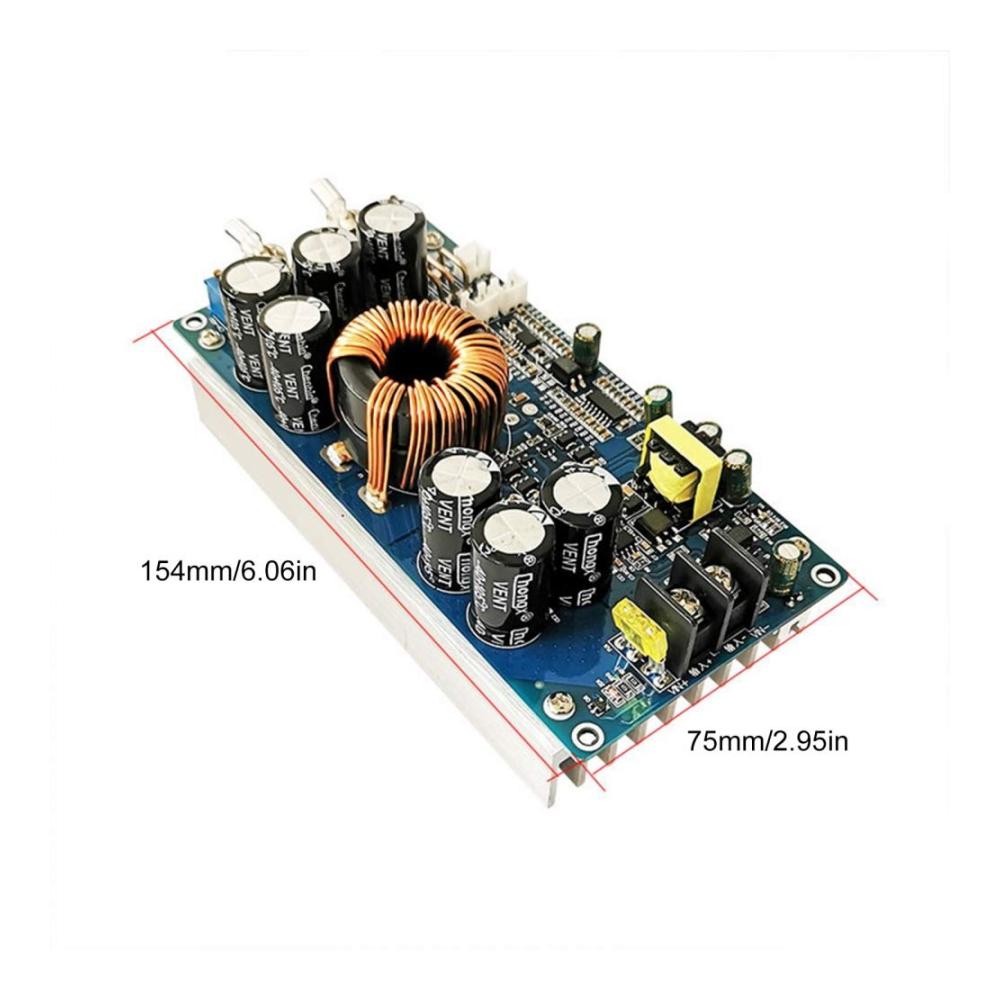

DONGKER 800W 30A einstellbares Netzteil-Hochleistungs-Abwärtsmodul
1: Mit diesem Modul können Hochspannungsbatterien zum Laden von Niederspannungsbatterien eingegeben werden
2: Verschiedene Gelegenheiten, die einen hohen Spannungsabfall auf niedrige Spannung und hohen Strom erfordern.
3: Solar-Buck-Aufladung.
4: Bauen Sie ein einstellbares Step-Down-Gleichstrommodul selbst, das das ursprüngliche einstellbare Modul durch ein externes einstellbares Modul (Spannung 100 K, Strom 1 K) ersetzen kann und einfach zu verwenden ist. Der einstellbare externe Anschluss muss mit hochwertigen Multiwindungsdrähten umwickelt sein. Schlechte Qualität führt zur Beschädigung des Moduls. Die Außendrähte sollten 15 cm nicht überschreiten
|
|
|
|
|---|---|---|
|

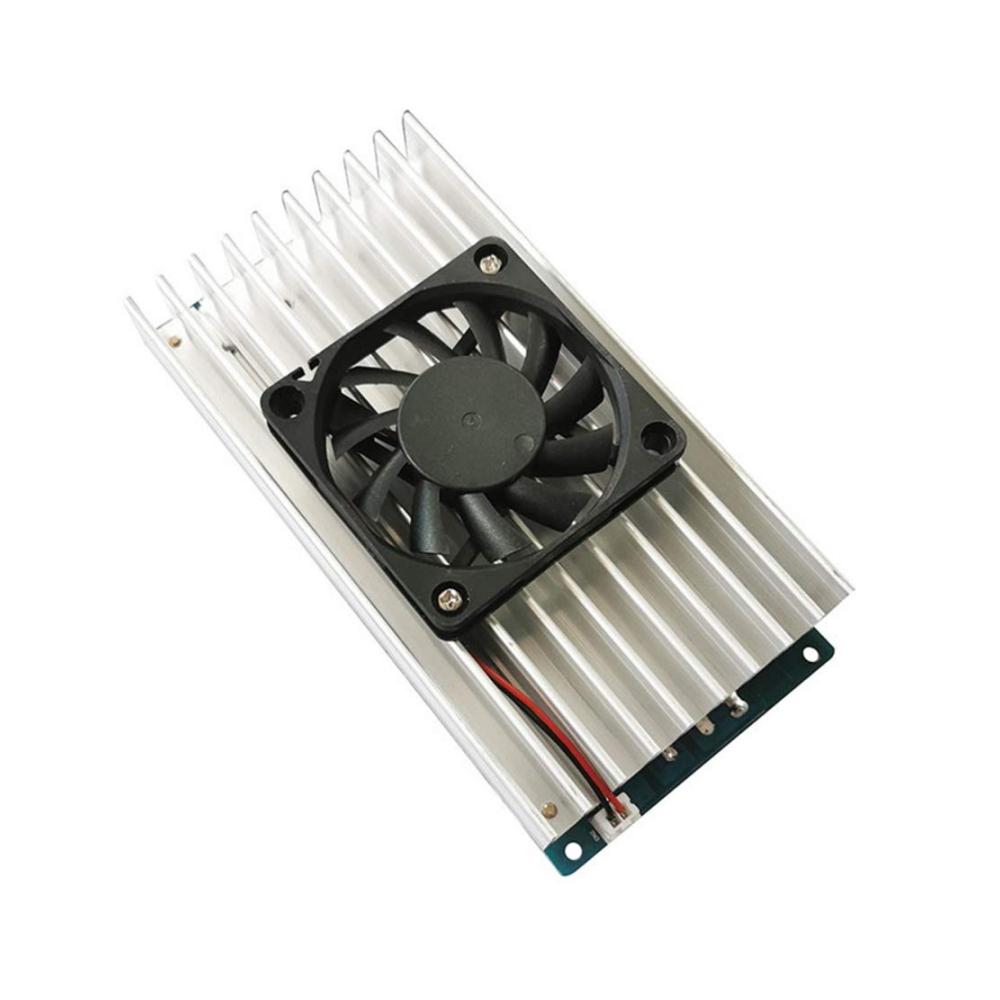

Intelligenter Temperaturregelventilator |
Hochfrequenz-Elektrolytkondensator mit niedrigem Widerstand Spannung und Strom einstellbares Präzisionspotentiometer |
Hochleistungs-Originalelektronikkomponenten, die Gesamtleistung ist stabiler |

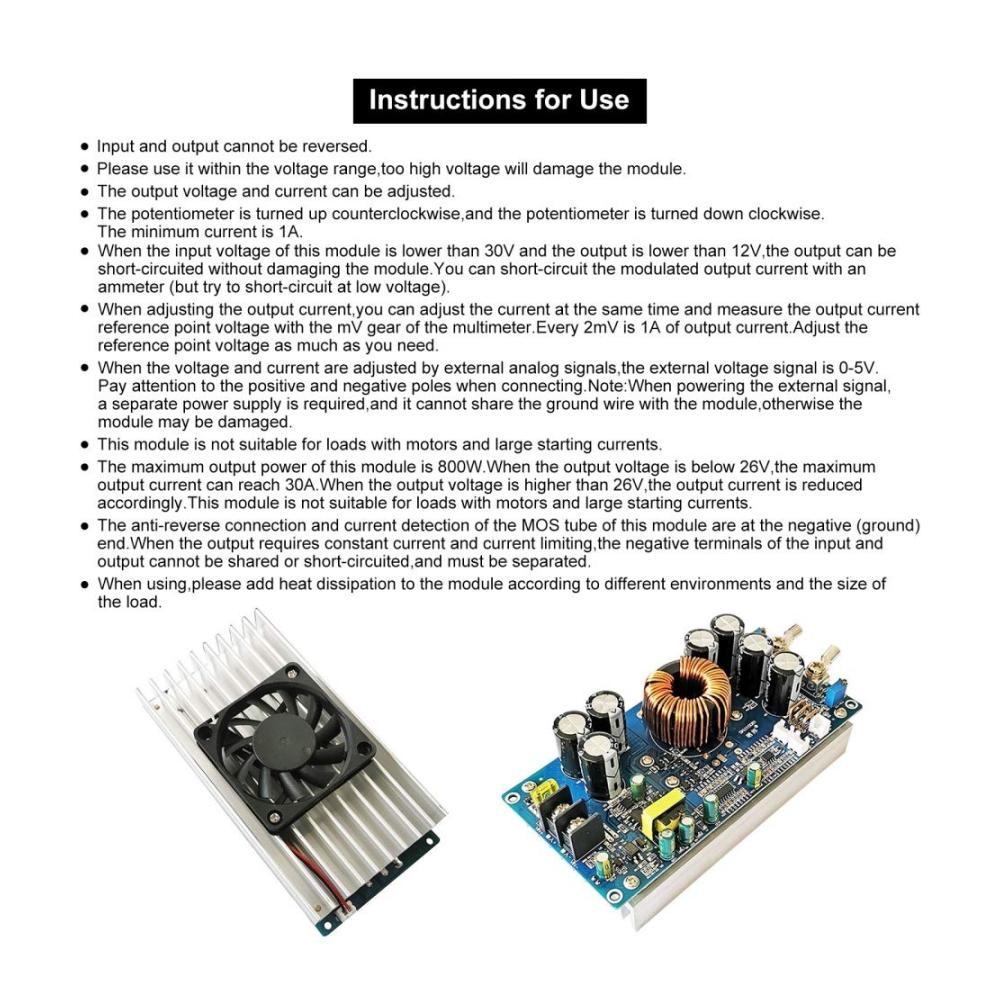

1. Der Eingang und der Ausgang können nicht umgekehrt werden, und die positiven und negativen Pole des Ausgangs können nicht umgekehrt oder kurzgeschlossen werden.
2. Die maximale Eingangsspitzenspannung darf 78 V nicht überschreiten. Ist er zu hoch, kann das Modul beschädigt werden. Bitte verwenden Sie es innerhalb des Spannungsbereichs.
3. Die Ausgangsspannung und der Ausgangsstrom sind bei konstanter Spannung und konstantem Strom stufenlos einstellbar. Sie können gegen den Uhrzeigersinn zum Erhöhen und im Uhrzeigersinn zum Verringern eingestellt werden. Der Mindeststrom beträgt 1 A.
4. Wenn die Eingangsspannung dieses Moduls weniger als 30 V und der Ausgang weniger als 12 V beträgt, kann der Ausgang kurzgeschlossen werden, ohne das Modul zu beschädigen. Sie können das Amperemeter zum Kurzschließen und Ausgeben des einstellbaren Ausgangsstroms verwenden (versuchen Sie jedoch, bei niedriger Spannung kurzzuschließen).
5. Wenn Sie den Ausgangsstrom anpassen, können Sie den Strom anpassen und ihn anpassen, während Sie das mV-Getriebe des Multimeters verwenden, um die Referenzpunktspannung des Ausgangsstroms zu messen. Alle 2 mV entspricht einem Ausgangsstrom von 1 A. Passen Sie die Referenzpunktspannung entsprechend dem erforderlichen Strom an.
6. Die beiden Dioden D9 und D10 können in zwei LED-Leuchtdioden umgewandelt werden. Nach der Modifikation können sie als Konstantspannungs- und Konstantstrom-Arbeitsstatusanzeigen verwendet werden (können nur in die ursprüngliche Position der Platine geändert werden und können nicht mit Drähten herausgezogen werden).
7. Wenn Sie die Spannung und den Strom mit einem externen Analogsignal einstellen, beträgt das externe Spannungssignal 0-5 V, und achten Sie beim Anschließen auf die positiven und negativen Pole. Hinweis: Wenn die Stromversorgung des externen Signals angeschlossen ist, ist eine separate Stromversorgung erforderlich, und das Erdungskabel darf nicht mit diesem Modul geteilt werden, da sonst das Modul beschädigt werden kann.
8. Wenn eine externe Analogsignalanpassung erforderlich ist, müssen zwei Widerstände entfernt werden: R38 (der zweite Widerstand hinter dem Spannungssignalanschluss) muss entfernt werden, wenn die Spannung angepasst werden muss, und R46 (der zweite Widerstand hinter dem Stromsignal). Anschluss) muss entfernt werden, wenn der Strom angepasst werden muss. ), zu diesem Zeitpunkt werden die beiden einstellbaren Spannungen und Stromstärken in die einstellbaren Korrekturspannungen und -stromstärken geändert. Wenn die einstellbare Korrektur nicht benötigt wird, kann die einstellbare durch den entsprechenden festen Widerstand ersetzt werden.
9. Dieses Modul ist nicht für Lasten mit Motoren und großen Anlaufströmen geeignet.
10. Die maximale Ausgangsleistung dieses Moduls beträgt 800 W. Wenn die Ausgangsspannung unter 26 V liegt, kann der maximale Ausgangsstrom 30 A erreichen. Wenn die Ausgangsspannung höher als 26 V ist, wird der Ausgangsstrom entsprechend reduziert. Diese Daten dienen nur als Referenz und es gelten die tatsächlichen Nutzungsumgebungen und -bedingungen.
11. Der Anti-Reverse-Anschluss der Mos-Röhre und die Stromerkennung dieses Moduls befinden sich am Minuspol (Erdungskabel). Wenn der Ausgang einen konstanten Strom und eine Strombegrenzung erfordert, dürfen die negativen Pole von Eingang und Ausgang nicht gemeinsam genutzt oder kurzgeschlossen werden und müssen getrennt werden.
12. Bitte erhöhen Sie bei der Verwendung die Wärmeableitung des Moduls je nach Umgebung und Belastung.
13. Beschreibung der Eingangs- und Ausgangsspannungsdifferenz:
A: Der Eingang beträgt 70 V und der maximale Ausgang beträgt 58 V. B: Eingang 60 V, maximaler Ausgang 49 V.
c: Eingang 50 V, maximaler Ausgang 40 V. D: Eingang 40 V, maximaler Ausgang 32 V.
E: Eingang 30 V, maximaler Ausgang 24 V. F: Eingang 20 V, maximaler Ausgang 16 V.
Hinweis: Für diejenigen, die sich mit der Technik nicht auskennen, nehmen Sie bitte keine Änderungen an diesem Modul vor, um unnötige Verluste und Probleme zu vermeiden. Denn sobald das Modul ausgetauscht wird, ist das Geschäft nicht für die verantwortlich.
RENINDER
1. Wenn die Eingangs- oder Ausgangsspannung 36 V überschreitet, gehen Sie vorsichtig damit um und achten Sie auf die Gefahr eines Stromschlags.
2. Wenn die Temperatur dieses Moduls über 65 Grad steigt, erhöhen Sie bitte rechtzeitig die Wärmeableitung.
3. Bitte achten Sie bei der Verwendung auf Feuchtigkeit und Staub.
